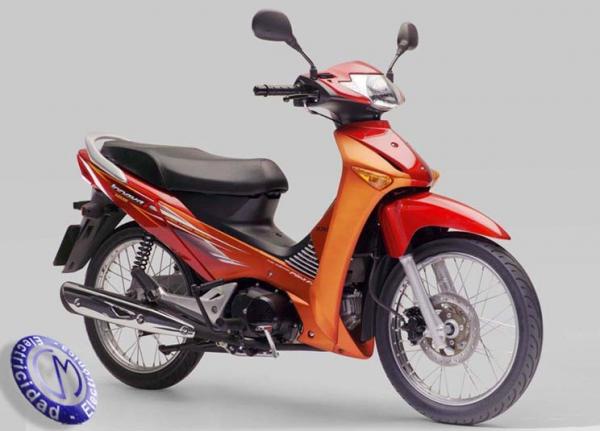

MOTOCICLETA HONDA modelo ANF125,INNOVA

MOTOCICLETA HONDA modelo ANF125,INNOVA
<- -> paginación

Especificaciones técnicas

CARACTERÍSTICAS MECÁNICAS
Motor Monocilíndrico 4 tiempos, SOHC (Simple árbol de levas en culata)
Refrigeración Aire
Cilindrada 124.8 cc
Diámetro / Carrera 52.4 x 57.9 mm
Relación de compresión 9.3 : 1
Potencia máxima 9.3 CV / 7.500 r.p.m (95 / 1 / EC)
Par máximo 10.1 Nm / 3.000 r.p.m (95 / 1 / EC)
Velocidad de ralentí 1.400 r.p.m
Capacidad de aceite 0.8 litros
Alimentación Inyección electrónica PGM-FI
Diámetro de la mariposa 22 mm
Filtro de aire Seco, tipo cartucho de papel
Sistema de encendido Totalmente transistorizado con avance electrónico
Avance de encendido 15º APMS (ralentí) - 37º APMS (3.000 r.p.m)
Tipo de bujía CPR&EA-9 (NGK); U20EPR9 (DENSO)
Arranque Eléctrico/Pedal
Capacidad de la batería 12 V / 5 AH
Faros 12 V, 35 W x 1 (corta)/35 W x 1 (larga)
Embrague Centrífugo; automático
Tipo de transmisión 4 velocidades; rotativo
Reducción primaria 3.350 (67/20)
Relaciones de cambio

2.500 (35/14)

1.550 (31/20)

1.150 (23/20)

0.923 (24/26)
Reducción final 2.500 (35/14)
Transmisión final Cadena de rodillos carenada
ESTRUCTURA DE LA MOTO
Bastidor Mono columna de viga baja; tubo de acero de sección rectangular
Avance 73.6 mm
Lanzamiento 26º 30'
Radio de giro 1,9 m
Suspensión delantera Horquilla telescópica de 26 mm, 80.5 mm de recorrido
Suspensión trasera Unidad basculante con dos amortiguadores, 81.6 mm de recorrido de eje
Freno delantero Disco hidráulico con pinza de dos pistones

Diámetro

220 mm
Freno trasero Tambor con simple leva

Diámetro

110 mm
Rueda delantera Llanta de acero / radios
Rueda trasera Llanta de acero / radios
Llanta delantera 17 M/C x 1.4
Llanta trasera 17 M/C x 1.6
Neumático delantero 70 / 100 - 17 M/C ( 40 P )
Neumático trasero 80 / 90 - 17 M/C (50 P)
Presión neumático delantero 200 kPa
Presión neumático trasero 200 kPa (con pasajero: 250 Kpa)
DATOS GENERALES
Longitud 1.896 mm
Anchura 727 mm
Altura 1.079 mm
Distancia entre ejes 1.240 mm
Altura del asiento 778 mm
Distancia libre al suelo 139 mm
Peso en orden de marcha 105 Kg. (D: 43.4 Kg.; T: 62.1 Kg.)
Máxima capacidad de carga 170 Kg.
Peso con carga 254 Kg. (D: 72 Kg.; T: 182 Kg.)
Capacidad del depósito 3.7 litros
