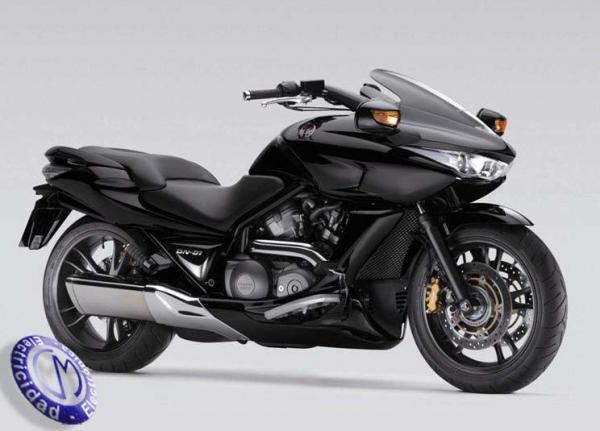

MOTOCICLETA HONDA modelo 680,DN-01

MOTOCICLETA HONDA modelo 680,DN-01
<- paginación ->

Especificaciones técnicas

CARACTERÍSTICAS MECÁNICAS
Tipo de motor 4 tiempos, 2 cilindros en V a 52º SOHC y 8 válvulas
Refrigeración Liquida
Cilindrada 680 cc
Diámetro / Carrera 81 x 66 mm
Relación de compresión 10,0 : 1
Potencia máxima 61.18 CV/7.500 r.p.m (95/1/EC)
Par Máximo 64 Nm/6.000 r.p.m (95/1/EC)
Velocidad de ralentí 1.200 r.p.m
Capacidad de aceite 4 litros
Alimentación Inyección electrónica PGM-FI
Diámetro de la mariposa 40 mm
Encendido Electrónico digital
Filtro de aire Viscoso, tipo cartucho de malla
Sistema de encendido Electrónico totalmente transistorizado
Avance de encendido 12º APMS (ralentí) ~ 60º APMS (5.500 r.p.m)
Tipo de bujía SIMR8A9 (NGK)
Arranque Eléctrico
Capacidad de la batería 12 V/12 AH
Potencia del alternador 450 W
Faros 12 V, 55 W x2 (corta)/55 W x 1 (larga)
Embrague HFT con control hidráulico
Activación del embrague Automático
Tipo de transmisión HFT (transmisión continuamente variable)
Cambio Automático / Secuencial 6 velocidades
Reducción primaria 1,136 (75/66)
Relaciones de correa 3~1
Reducción final 1,4
Transmisión final Cardan sellado
ESTRUCTURA DE LA MOTO
Chasis Doble cuna en tubo de acero
Basculante Monobrazo de aluminio
Avance 114 mm
Lanzamiento 28º 30'
Suspensión delantera Horquilla telescópica

Diámetro

41 mm

Recorrido

106 mm.
Suspensión trasera Amortiguador convencional con precarga ajustable en 7 posiciones

Recorrido

120 mm.
Freno delantero Doble disco hidráulico con pinzas Nissin combinadas de 3 pistones, ABS y pastillas de metal sinterizado

Diámetro

296 mm x 4 mm
Freno trasero Disco hidráulico con pinza combinada de dos pistones, ABS y pastillas de metal sinterizado

Diámetro

276 mm x 6 mm
Sistema de frenada Combinada CBS
Llanta delantera Llanta de aluminio con 5 palos dobles de sección en U, 17M/C x MT3,5
Llanta trasera Llanta de aluminio con 5 palos dobles de sección en U, 17M/C x MT6
Tamaño neumático delantero 130/70-ZR17M/C (62W)
Tamaño neumático trasero 190/50-ZR17M/C (73 W)
Presión neumático delantero 225 kPa
Presión neumático trasero 250 kPa
DATOS GENERALES
Longitud 2.315 mm
Ancho 820 mm
Altura 1.115 mm
Distancia entre ejes 1.605 mm
Altura del asiento 690 mm
Radio de giro 3,2 m
Distancia libre al suelo 135 mm
Peso en orden de marcha 270 Kg. (D: 131 Kg.; T: 139 Kg.)
Máxima capacidad de carga 186 Kg.
Peso con carga 434 Kg. (D: 165 Kg.; T:269 Kg.)
Capacidad del depósito 15.1 litros (incluye 3 litros de reserva con indicador en panel LCD)
