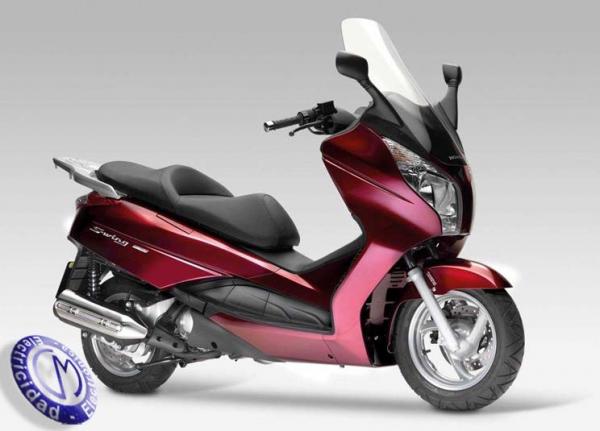

MOTOCICLETA HONDA modelo 150,S-WING
MOTOCICLETA HONDA modelo 150,S-WING
<- -> paginación

Especificaciones técnicas
CARACTERÍSTICAS MECÁNICAS
Motor Monocilíndrico, 4 tiempos, SOHC (Simple árbol de levas en culata)
Refrigeración Líquida
Cilindrada 153 cc
Diámetro / Carrera 58 x 57.8 mm
Relación de compresión 11 : 1
Potencia máxima 14.55 Cv / 8.500 r.p.m ( 95/1/EC )
Par máximo 13.2 Nm / 7.500 r.p.m ( 95/1/EC )
Velocidad de ralentí 1.500 rpm
Capacidad de aceite 1 litros
Carburación Inyección electrónica PGM-FI
Diámetro de la mariposa 26 mm
Filtro de aire Seco, tipo cartucho de papel
Sistema de encendido Digital transistorizado con avance electrónico
Avance de encendido 10º APMS (ralentí) - 40º APMS (7.500 rpm)
Tipo de bujía CR8EH-9 (NGK); U24FER9 (DENSO)
Arranque Eléctrico
Capacidad de la batería 12 V / 7 AH
Potencia del alternador 170 W
Faros 12 V, 55 W x 2 (corta) / 55 W x 2 (larga)
Embrague Automático; centrífugo
Tipo de transmisión V - Matic
Relaciones de la correa 2.64 - 0.82
Reducción final 10.55
Transmisión final Correa trapezoidal
ESTRUCTURA DE LA MOTO
Chasis Viga central; tubo de acero
Avance 82.5 mm
Lanzamiento 27º
Suspensión delantera Horquilla telescópica

Diámetro barras

 33 mm

Recorrido

 85.7 mm
Suspensión trasera Unidad basculante con dos amortiguadores

Recorrido

 98.1 mm
Freno delantero Disco con pinza combinada de 3 pistones, disco taladrado, (*ABS) y pastillas de metal sinterizado

Diámetro

 240 mm x 4 mm
Freno trasero Disco con pinza combinada de 1 pistón, sistema de freno combinado, (*ABS) y pastillas de molde de resina

Diámetro

 220 mm x 5 mm
Rueda delantera Aluminio con tres palos de sección en U
Rueda trasera Aluminio con tres palos de sección en U
Neumático delantero 110 / 90 - 13 M/C ( 56 L )
Neumático trasero 130/ 70 - 12 M/C ( 62 L )
Llanta delantera 13 M/C x MT 2.75
Llanta trasera 12 M/C x MT 3.5
Presión neumático delantero 175 Kpa
Presión neumático trasero 200 Kpa (con pasajero: 250 Kpa)
DATOS GENERALES
Longitud 2.090 mm
Anchura 745 mm
Altura 1.435 mm
Distancia entre ejes 1.490 mm
Altura del asiento 776 mm
Distancia libre al suelo 134 mm
Peso en orden de marcha 158 kg (D: 66 kg; T: 92 kg), *160 Kg ( D: 67 Kg; T: 93 Kg)
Máxima capacidad de carga 180 Kg
Peso con carga 338 Kg (D: 113.3 kg; T: 224.7 Kg), *340 Kg (D: 114 Kg; T: 226 Kg)
Capacidad del depósito 9.4 litros
